기능적 근적외선 분광법

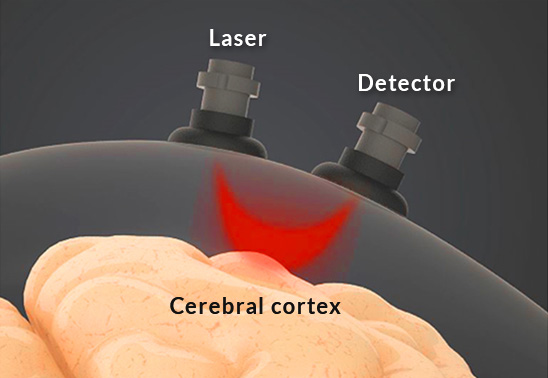

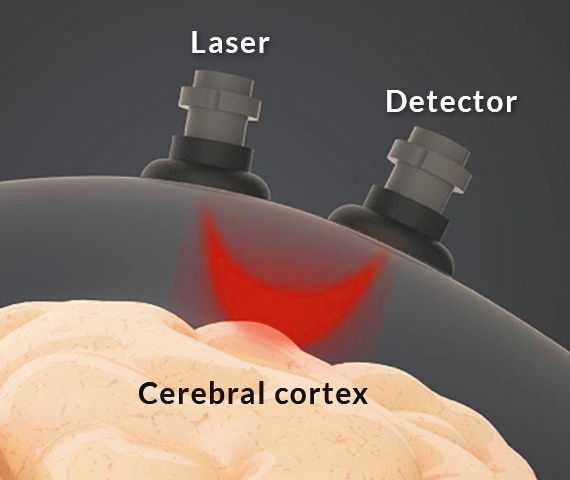

기능적 근적외선 분광법(fNIRS)은 발광원과
광수신기를 사용해 옥시헤모글로빈(HbO2)과
디옥시헤모글로빈(HbR)의 농도변화를 측정하는
비침습적 연속 뇌영상 장치입니다.
fNIRS 신호는 대뇌 혈역학 및
기능적 연결성의 지표로 활용되어 왔습니다.

휴지 상태의 뇌

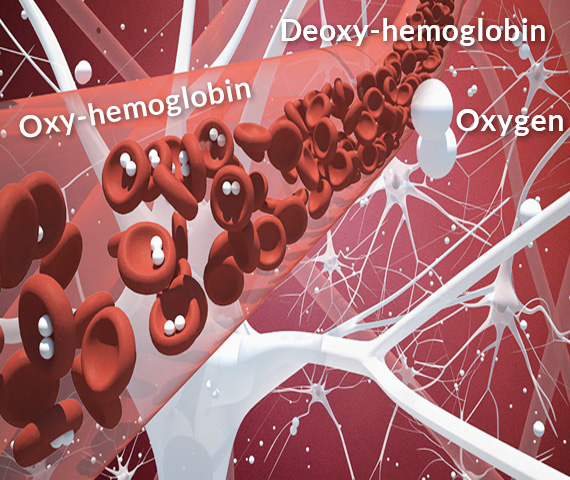

뉴런의 활동은 동맥 내 국소 뇌혈류 및
국소 뇌 혈액량 변화와 관련이 있는 것으로 알려져 있습니다.

활성화 된 뇌

또한 HbO2 및 HbR농도의 동시 변화가 발생합니다.
이러한 변화를 대뇌 혈역학이라고 합니다.

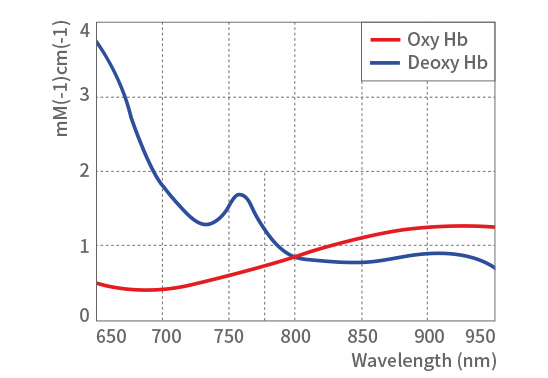

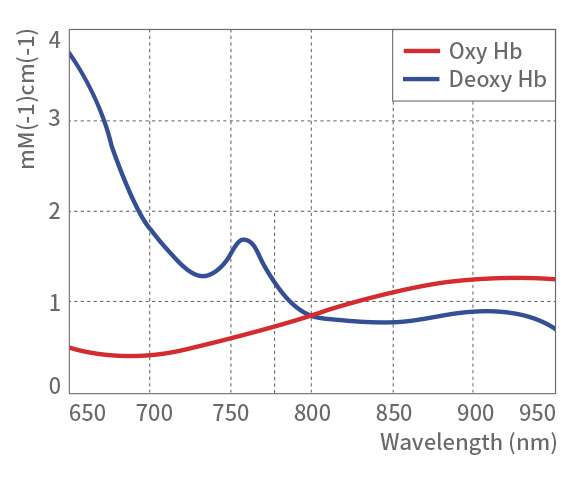

HbO2 및 HbR 다이어그램

600-900nm 파장에서 뇌 채널의 물과
지질에 의한 빛 흡수는 무시할 수 있습니다.
대조적으로 HbO2와 HbR은 이러한 파장에서
대부분의 빛을 흡수 하는 두가지 물질입니다.
따라서 fNIRS는 600-900nm사이에서
최소 2개의 파장을 사용하는데,
이 파장은 조직 내 흡수율이 매우 낮기 때문에
뇌 조직에 더 깊이 침투할 수 있습니다.

성능 향상은 구현을위한 시스템 아키텍처,
회로 및 구현 신호 체계의 공동 최적화를 통해 이룰 수 있습니다.
예를 들어, 높은 신호 대 잡음비 (SNR) 수신기, 변조 방식,
다중 입력 다중 출력 (MIMO) 기반 데이터 추출 알고리즘을 갖춘
high-SNR fNIRS 시스템, 즉 오비이랩의 NIRSIT 제품이 바로 그 예입니다
오비이랩 제품의 다채널 수신기는 단일 IC로 구현하여
휴대성을 극대화하기 위해 시스템 크기를 현저히 최소화 하였습니다.

  • HARDWARE
  • FIRMWARE
  • WIRELESS
  • MOBILE
    APPLICATION

MOBILE APPLICATION

  • HARDWARE
  • FIRMWARE
  • WIRELESS
01

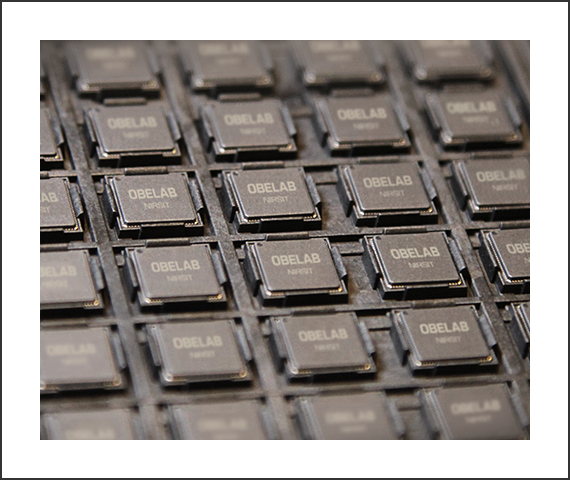

통합회로(IC)

IC에는 높은 SNR을 갖는 수신기와 전력 및
패턴 제어가능한 송신기가 포함되어 있습니다.

02

소형 광학 소자

휴대성을 위해 광섬유를 제거합니다.
Laser에서 방출되는 빛의 모양은 LED보다 더 평행합니다.
Laser의 스펙트럼 밀도는 LED보다 정확합니다.

03

다중 입력 다중 출력 (MIMO)

변조 방식을 사용하여 NIRSIT은 측정 두뇌 정보를
다중 채널로 지속적으로 모니터링이 가능합니다.

04

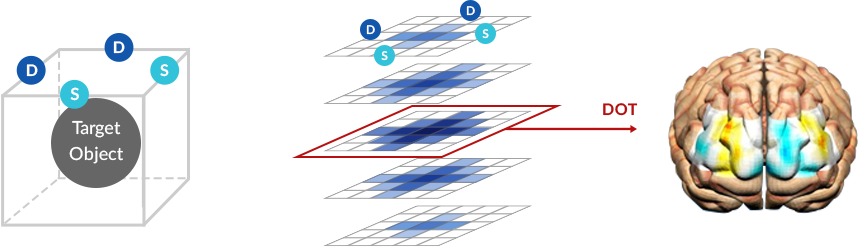

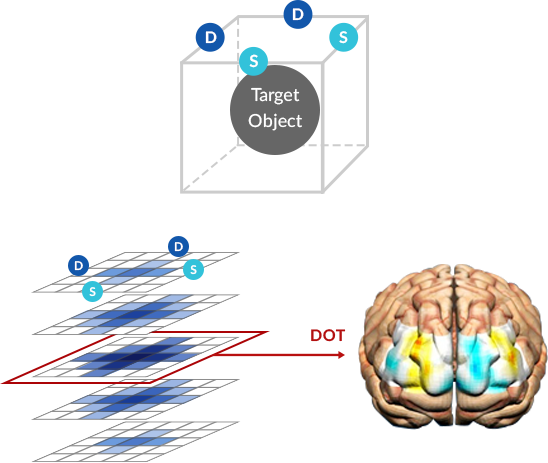

확산 광학 단층 촬영 (DOT)

DOT는 미세한 공간 해상도로 3D 구조에서 뇌의 흡수 특성의 공간 분포를 추정합니다.
